PNOZsigma Emniyet Rölesi
Minimum genişlikte maksimum işlevsellik için E-STOP röleleri
NOZsigma emniyet röleleri yılların deneyimini bugünün en yeni emniyet teknolojisi ile birleştirir. E-STOP rölesi ile az çabayla maksimum emniyet ve maliyet etkinliği elde edebilirsiniz.
Özellikle dar gövde genişlikleri ve her cihaza yerleştirilmiş çeşitli fonksiyonellik ile E-STOP rölesi, minimum genişlikte maksimum fonksiyonellik sağlar. Yerden tasarruf ederken emniyet teknolojisini daha hızlı, daha fazla esneklik ve daha verimli şekilde uygulayın.
Acil durdurma rölesinin uygulamaları ve özellikleri
E-STOP emniyetli izleme, emniyet kapıları, ışık bariyerleri, çift elle kumanda cihazları ve zaman ile birlikte hız izleme veya emniyetli fren kontrolü gibi bir dizi özel uygulama da mevcuttur. Çok sayıda cihaz 5000 metreye kadar yüksekliklerde kullanıma uygundur. PNOZsigma’yı uygulamanız için de kullanabilirsiniz!

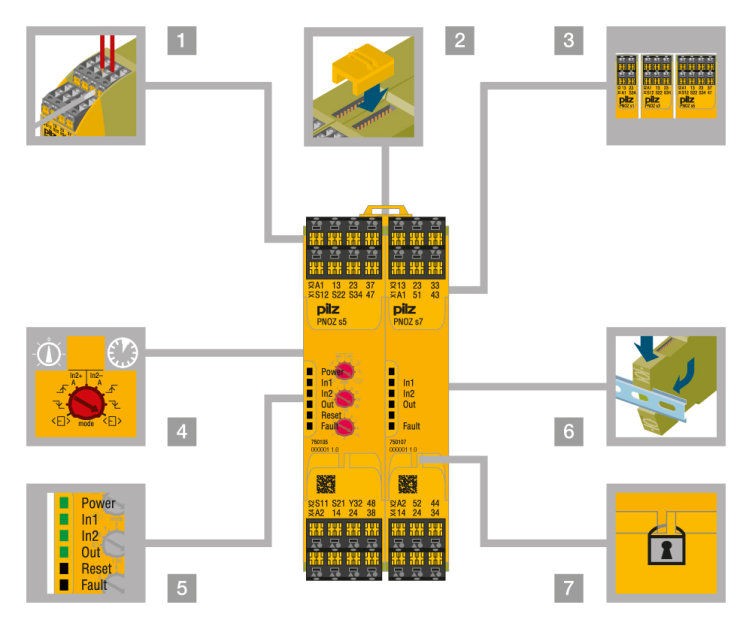

⦁ Hızlı kurulum: Basmalı yaylı terminaller ile
⦁ Kablolama işi %20 azaltıldı: Kontakları genişletmek için kullanılan konektörler
⦁ Basit konfigürasyon: Terminallerin tanımı ve konumu tüm cihaz sürümlerinde aynıdır: Böylece bağlantılar ve cihazlar konfigürasyon, kurulum ve arıza teşhisi sırasında her zaman hızlı şekilde atanabilir
⦁ Maksimum esneklik: Seçilebilir çalışma modları ve zamanlayıcı fonksiyonları
⦁ Saniyeler içinde arıza teşhisi: 6 LED ile – harici ölçüm cihazı gerekmez
⦁ Yaylı klipslerle hızlı montaj: Alet gerekmez
⦁ Kurcalamaya dayanıklı: Ayar elemanlarında kilitlenebilir bir kapak bulunur
Uygulama seçenekleri PNOZsigma emniyet röleleri
E-STOP, emniyet kapıları, ışık bariyerleri için PNOZsigma emniyet röleleri
| Tip | PNOZ s1 | PNOZ s2 | PNOZ s3 | PNOZ s4 | PNOZ s4.1 |
|---|---|---|---|---|---|
| E-STOP | ● | ● | ● | ● | ● |
| Emniyet kapısı | ● | ● | ● | ● | ● |
| Işık perdesi | ● | ● | ● | ||
| Performans seviyesi (PL) | c | e | e | e | e |
| Emniyet bütünlüğü seviyesi (SIL) CL | 2 | 3 | 3 | 3 | 3 |
| Çıkış kontakları (emniyet) | 2 | 3 | 2 | 3 | 3 |
| Genişlik, mm | 12,5 | 17,5 | 17,5 | 22,5 | 22,5 |
| Özel onaylar | - | - | - | - | Brülör kontrolü / brülör yönetimi EN 50156-1 |
Çift el izleme için PNOZsigma emniyet röleleri
PNOZsigma ürün yelpazesinden PNOZ s6 ve PNOZ s6.1 emniyet röleleri, çift el butonların emniyetli izlenmesinde kullanılabilir. Her iki cihaz da emniyetli çift el izleme için EN 574 standardının gereksinimlerini karşılar.
- PNOZ s6: Tip IIIC çift el izleme. EN ISO 13849-1 uyarınca PL e ve IEC 62061 uyarınca SIL CL 3
- PNOZ s6.1: Tip IIIA çift el izleme. EN ISO 13849-1 uyarınca PL c ve IEC 62061 uyarınca SIL CL 1
Zaman izleme için PNOZsigma emniyet röleleri
PNOZ s5 ve PNOZ s9 emniyet röleleri, E-STOP, emniyet kapısı veya ışık perdesini izlemek için zamanlayıcı röleleri olarak kullanılabilir. PNOZ s5 zamanlayıcı rölesi bir temel ünitedir ve gecikmeli enerji kesme özelliği bulunur. PNOZ s9 emniyet rölesi enerji kesme geciktirme tertibatı, gecikmeli enerji verme veya darbe zamanlayıcı röle olarak kullanılabilir. Gecikmeli veya ani kontak genişletme için bir temle ünite ile bağlantılı olarak da kullanılabilir.
- PNOZ s5: 1/2 kanallı kablolama, gecikmeli enerji kesme, EN 60947-5-1, EN 60204-1 ile uyumlu
- PNOZ s9: 1 kanallı kablolama, gecikmeli enerji kesme, gecikmeli enerji verme, darbe, temel ünite olarak veya kontak genişletme için kullanılabilir
PNOZsigma emniyet rölesi- Kontak genişletme modülleri
PNOZsigma ürün yelpazesindeki kontak genişletmeleri, mevcut kontakların sayısını artırmak için kullanılır. Bir temel ünitedeki emniyet kontaklarının sayısını artırmak için genişletme cihazları olarak kullanılırlar.
| Tip | Performans seviyesi (PL) | Emniyet bütünlüğü seviyesi (SIL) CL | Çıkış kontakları (emniyet) | Yarı iletken çıkışlar (emniyetli) | Genişlik, mm |
|---|---|---|---|---|---|
| PNOZ s7 | e | 3 | 4 | - | 17,5 |
| PNOZ s7.1 | e | 3 | 3 | - | 17,5 |
| PNOZ s7.2 | e | 3 | 4 | - | 17,5 |
| PNOZ s8 | c | 2 | 2 | - | 12,5 |
| PNOZ s10 | e | 3 | 4 | - | 45 |
| PNOZ s11 | e | 3 | 8 | - | 45 |
| PNOZ s20 | e/d | 3/2 | - | 2 | 22,5 |
| PNOZ s22 | e | 3 | 2x3 | 2x1 | 22,5 |
